Измерение толщины фундаментных плит жилого дома в Дзержинском

Жилой дом, г. Дзержинский Жилой дом, г. Дзержинский Жилой дом, г. Дзержинский Жилой дом, г. Дзержинский Жилой дом, г. Дзержинский Жилой дом, г. Дзержинский Жилой дом, г. Дзержинский

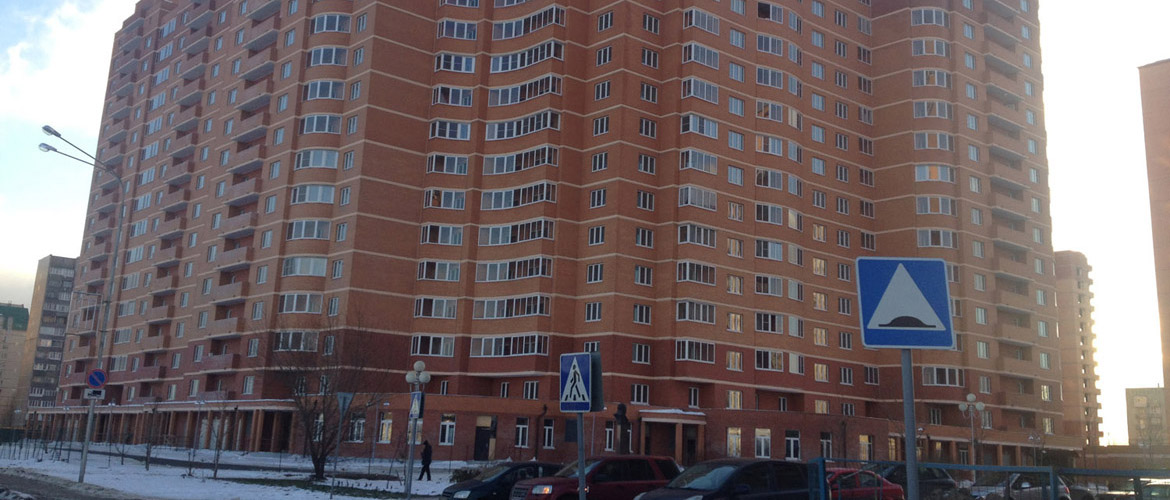

Жилой дом, г. Дзержинский
Жилой дом, г. Дзержинский
Жилой дом, г. Дзержинский
Жилой дом, г. Дзержинский
Жилой дом, г. Дзержинский
Жилой дом, г. Дзержинский
Жилой дом, г. Дзержинский
Информация
Заказчик (Генподрядчик):

ООО «Жилищно-промышленное строительство»

Объект:

Жилой дом

Адрес:

Московская область, г. Дзержинский, МКР 4, ул. Угрешская, корпус 1

Период выполнения:

02.12.2013 г. - 10.12.2013 г.

Описание

«Пожстройсервис» провел измерение толщины фундаментных плит ФПм3 (секция 2) на отм. -8.450 и ФПм1 (секция 4) на отм. -8.450, в жилом доме корпус 1 по адресу: Московская область, г. Дзержинский, МКР 4, ул. Угрешская, неразрушающим методом (сверление на всю толщину фундаментных плит) для определения соответствия проектным решениям стадии Р, РД-2-0211-КЖ1.3.

Описание метода и процедуры обследования

Для определения толщин фундаментных плит было выбрано по одной точке в каждой плите.

Производство работ производилось буром на всю толщину фундамента. Контрольной точкой обследования, являлось дохождение до грунта основания.

  • фундаментная плита ФПм3 (секция 2) на отм.-8.450 - в/о 8-Р.
  • фундаментная плита ФПм1 (секция 4) на отм.-8.450 в/о - 27-Я.

Проектное решение

Согласно рабочему проекту РД-2-0211-КЖ1.3 стадии Р, толщина фундаментных плит должна быть следующей:

  • фундаментная плита ФПм3 (секция 2) на отм.-8.450 - не менее - 1,2 м.
  • фундаментная плита ФПм1 (секция 4) на отм.-8.450 - не менее - 1,0 м.

Средства измерений

№п/пНаименование оборудованияПределы измеренийКласс. точности погрешностьДата очередной поверки
1.

Рулетка измерительная металлическая «Эталон»

от 0 до 3 мц.д. 1 мм21.12.2013 г.
2.

Бур по бетону 20*1000

Выводы по результатам обследования:

В результате измерения установлена следующая толщина фундаментных плит:

  • фундаментная плита ФПм3 (секция 2) на отм. -8.450 в/о 8-Р, не менее – 1,23 м.
  • фундаментная плита ФПм1 (секция 4) на отм. -8.450 в/о 27-Я, не менее - 1,02 м.
